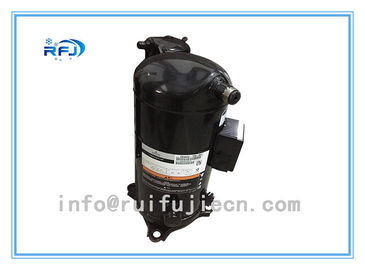

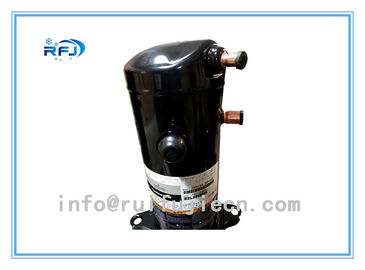

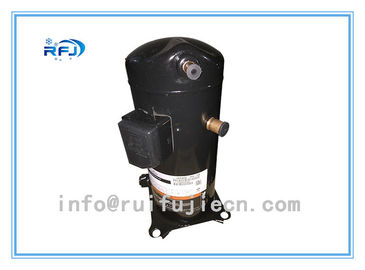

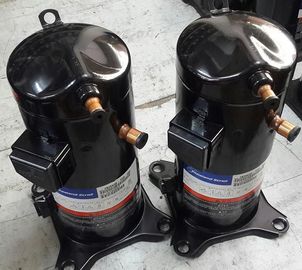

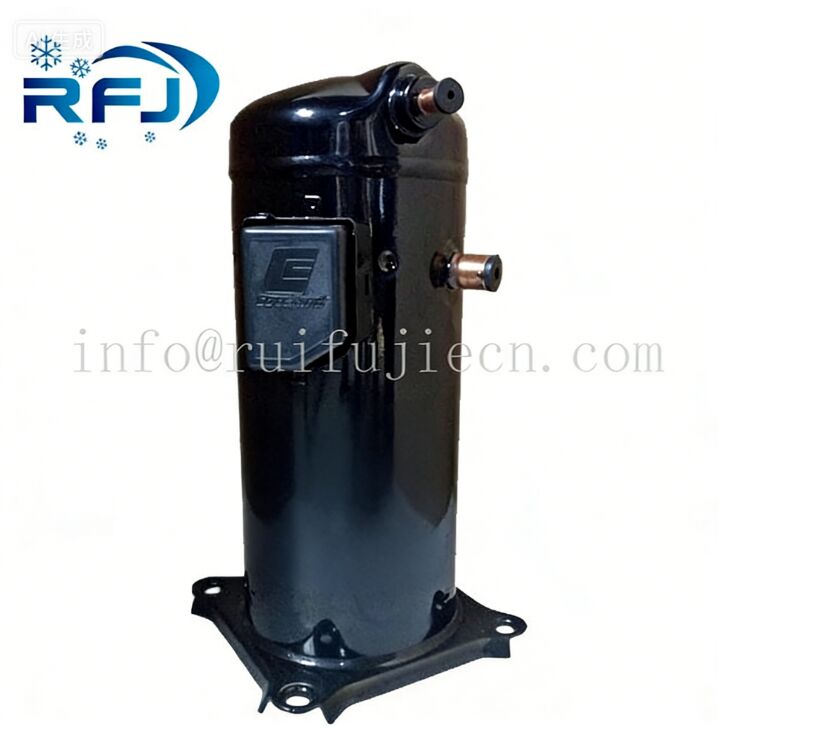

까만 공기 Conditoning 일폭 압축기 5HP Copeland ZB38KQE-PFJ-551

Name: 까만 공기 Conditoning 일폭 압축기 5HP Copeland ZB38KQE-PFJ-551
Brand: Shenzhen Ruifujie Technology Co., Ltd.
SKU: ZB38KQE- PFJ -551
Price: 253.00 USD
Availability: InStock

브랜드 이름:	Copeland
모델 번호:	ZB38KQE- PFJ -551
모크:	1PCS
가격:	discussed
배달 시간:	지불금을 받기 후에 7-10 작업 일
지불 조건:	L / C, T / T, 웨스턴 유니온

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

CE/UL

피스톤 유형:

일폭

전원:

AC 전원

드라이브 모드:

전기 같은

윤곽:

움직이지 않는

온도:

Med/고열

전압:

1phase/220V-230V

보증:

일년

냉 매:

R134/R404/R407/R507

연결:

Rolatock

베스트 팔렌:

38KG

색깔:

검은

응용 프로그램:

냉각 부속

총중량:

41 kg

L*W*H:

242*242*457

HP는:

5 HP

포장 세부 사항:

1개의 깔판에 있는 나무로 되는 케이스 또는 12 단위

공급 능력:

달 당 5,000pcs

강조하다:

copeland ac 압축기

copeland a.c. 압축기

제품 설명

5HP는 Emerson Copeland ZB38KQE-PFJ-551 공기 Conditoning 일폭 압축기를 검게 합니다

제품 설명

중간 온도 냉각 신청을 위한 ZB Copeland 일폭 압축기

제품 성능

기름 시창
기름 충분한 양/하수구를 위한 Schraeder 연결
임명을 위해 요구되는 단단한 설치 단 하나 압축기 가동 (다 압축기 [팩]를 위한 연약한 설치 고무로 공급하는
내부 모터 보호.

*Refrigerant: R404/R22 50Hz/60Hz

*Med/고열

*Large 작동 봉투

*Fast 온도는 기능을 내립니다

*Lightweight와 촘촘함

간단한을 위한 *Copeland 일폭 Digital® 기술, 단계 보다 적게 수용량 조음

유형: 신비한 일폭 압축기

생산자: Copeland

시리즈: ZB

상표:	Copeland
연결:	Rotalock
1개를 흐리게 하십시오 (mm):	438
모델 번호:	ZB 38KQE PFJ 551
보장:	1 년
훈장 패널 (mm)와 가진 깊이:	242
진지변환 CC:	14,4년
전기 공급:	220-230V/1ph/50Hz
전기 등급:	32
냉각제:	승인되는 냉각제를 위한 Copeland 문학을 참조하십시오
관 연결 크기 (mm):	-
벨브 연결:	7/8
훈장 패널 (mm)와 가진 폭:	242
적용 온도 (c):	-
적용 온도 (c):	-

유형: 신비한 일폭 압축기

생산자: Copeland

시리즈: ZB

모형: ZB38KQE-PFJ-551

기술적인 자료


진지변환 [m ³ /h]:	14,4년
건강한 힘 [dBA]:	72
음압 수준 [dB]:	61
순중량 [kg]:	37,4
기름 책임 [dm ³]:	1,9
최대 고압 [막대기]:	28,8
최대 정지 압력 [막대기]:	21
최소 lowside 온도 [°C]:	-35
최대 lowside 온도 [°C]:	50
PED 종류:	1

전기 자료


전력 공급 [V/~/Hz]:	220-240V/1/50Hz
고정 되는 회전자 현재 [A]:	142
최대. 동작 전류 [A]:	32,3
감기 저항 [Ω]:	0,4

연결

		인치
흡입 Rotolock 벨브 연결:		1 1/4"
출력 Rotolock 벨브 연결:		1"
공급된 소매도의 흡입 연결:		7/8"
공급된 소매도의 출력 연결:		1/2”

냉각 수용량 [kW]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	3.75	4.72	5.92	7.36	9.04	10.96	13.11	-	-	-	-
15	3.44	4.40	5.58	7.00	8.66	10.54	12.66	15.02	-	-	-
20	3.14	4.07	5.22	6.61	8.22	10.06	12.14	14.44	16.98	-	-
25	2.86	3.74	4.85	6.18	7.73	9.52	11.53	13.77	16.24	18.94	-
30	2.62	3.43	4.47	5.73	7.21	8.92	10.85	13.01	15.40	18.01	20.85
35	2.41	3.15	4.10	5.28	6.67	8.29	10.12	12.18	14.46	16.97	19.70
40	2.26	2.90	3.75	4.82	6.11	7.62	9.34	11.29	13.45	15.84	18.45
45	-	-	3.43	4.38	5.55	6.93	8.53	10.34	12.38	14.62	17.09
50	-	-	-	3.97	5.00	6.24	7.69	9.36	11.24	13.33	15.64
55	-	-	-	-	4.46	5.54	6.84	8.34	10.05	11.98	14.12
60	-	-	-	-	-	4.86	5.98	7.30	8.83	10.57	12.52

전원 입력 [kW]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1.96	2.00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	2.30	2.35	2.43	2.55	-	-	-
20	2.36	2.42	2.45	2.49	2.52	2.56	2.63	2.72	2.85	-	-
25	2.59	2.66	2.70	2.74	2.77	2.81	2.86	2.93	3.04	3.19	-
30	2.83	2.92	2.98	3.02	3.05	3.09	3.13	3.19	3.27	3.40	3.57
35	3.10	3.21	3.28	3.33	3.37	3.40	3.44	3.49	3.56	3.66	3.81
40	3.39	3.52	3.61	3.67	3.72	3.75	3.79	3.83	3.89	3.98	4.10
45	-	-	3.96	4.04	4.10	4.14	4.18	4.22	4.27	4.34	4.45
50	-	-	-	4.45	4.52	4.57	4.61	4.65	4.70	4.76	4.85
55	-	-	-	-	4.97	5.03	5.08	5.13	5.17	5.23	5.30
60	-	-	-	-	-	5.54	5.60	5.65	5.69	5.75	5.82

현재 [A]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	11.89	11.99	12.06	12.13	12.25	12.47	12.81	-	-	-	-
15	12.46	12.60	12.69	12.76	12.86	13.02	13.30	13.72	-	-	-
20	13.10	13.31	13.43	13.52	13.61	13.74	13.96	14.30	14.80	-	-
25	13.84	14.12	14.29	14.41	14.50	14.62	14.79	15.07	15.49	16.09	-
30	14.67	15.04	15.28	15.43	15.55	15.66	15.81	16.04	16.39	16.89	17.60
35	15.60	16.06	16.38	16.60	16.74	16.87	17.01	17.20	17.49	17.92	18.52
40	16.63	17.21	17.62	17.91	18.10	18.25	18.39	18.56	18.81	19.17	19.69
45	-	-	18.99	19.36	19.62	19.81	19.96	20.13	20.35	20.66	21.10
50	-	-	-	20.97	21.30	21.54	21.73	21.91	22.11	22.38	22.76
55	-	-	-	-	23.15	23.46	23.70	23.89	24.10	24.35	24.68
60	-	-	-	-	-	25.57	25.86	26.10	26.31	26.55	26.86

질량 흐름 [kg/h]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	71.90	94.52	120.74	151.03	185.83	225.61	270.81	-	-	-	-
15	70.15	92.49	118.83	149.62	185.31	226.36	273.23	326.37	-	-	-
20	68.30	90.07	116.22	147.21	183.50	225.53	273.76	328.65	390.65	-	-
25	66.58	87.48	113.15	144.04	180.62	223.33	272.63	328.98	392.82	464.62	-
30	65.23	84.95	109.84	140.34	176.90	220.00	270.07	327.57	392.96	466.69	549.21
35	64.46	82.71	106.52	136.32	172.58	215.76	266.30	324.66	391.29	466.65	551.20
40	64.50	80.99	103.41	132.23	167.88	210.84	261.55	320.47	388.05	464.75	551.02
45	-	-	100.76	128.28	163.03	205.48	256.06	315.24	383.46	461.20	548.89
50	-	-	-	124.71	158.26	199.89	250.04	309.18	377.76	456.23	545.05
55	-	-	-	-	153.80	194.31	243.74	302.54	371.17	450.08	539.72
60	-	-	-	-	-	188.97	237.37	295.54	363.92	442.96	533.13

C.O.P. [W/W]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1.92	2.36	2.92	3.56	4.28	5.02	5.75	-	-	-	-
15	1.60	2.00	2.50	3.10	3.76	4.48	5.21	5.90	-	-	-
20	1.33	1.68	2.13	2.66	3.26	3.93	4.62	5.32	5.97	-	-
25	1.11	1.41	1.79	2.26	2.79	3.39	4.04	4.70	5.35	5.94	-
30	0.92	1.18	1.50	1.90	2.36	2.89	3.47	4.08	4.70	5.30	5.84
35	0.78	0.98	1.25	1.58	1.98	2.44	2.94	3.49	4.06	4.63	5.17
40	0.67	0.82	1.04	1.31	1.64	2.03	2.47	2.95	3.46	3.98	4.50
45	-	-	0.87	1.08	1.35	1.67	2.04	2.45	2.90	3.37	3.84
50	-	-	-	0.89	1.11	1.37	1.67	2.01	2.39	2.80	3.23
55	-	-	-	-	0.90	1.10	1.35	1.63	1.94	2.29	2.66
60	-	-	-	-	-	0.88	1.07	1.29	1.55	1.84	2.15

신청 범위


		최대 증발 온도
		25ºC 흡입 가스 온도
		10K 가스 과열

작동 조건: 흡입 가스 온도 20ºC, subcooling 0K

t_c- 집광 온도 [ºC]

t_e- 증발 온도 [ºC]

우리가 공급해서 좋은 ZB 압축기 더

모형	명세	ZR 시리즈와 비교하십시오
ZB15KQ-PFJ-524	R22를 용접하는 2HP	ZB15=ZR24
ZB15KQ-TFD-524	R22를 용접하는 2HP
ZB15KQE-PFJ-524	R404a를 용접하는 2HP
ZB15KQE-TFD-524	R404a를 용접하는 2HP

ZB19KQ-PFJ-524	R22를 용접하는 2.3HP	ZB19=ZR28
ZB19KQ-TFD-524	R22를 용접하는 2.3HP
ZB19KQE-PFJ-524	R404a를 용접하는 2.3HP
ZB19KQE-TFD-524	R404a를 용접하는 2.3HP

ZB21KQ-PFJ-524	R22를 용접하는 3HP	ZB21=ZR36
ZB21KQ-TFD-524	R22를 용접하는 3HP
ZB21KQE-PFJ-524	R404a를 용접하는 3HP
ZB21KQE-TFD-524	R404a를 용접하는 3HP

ZB26KQ-PFJ-524	R22를 용접하는 3.5HP	ZB26=ZR42
ZB26KQ-TFD-524	R22를 용접하는 3.5HP
ZB26KQE-PFJ-524	R404a를 용접하는 3.5HP
ZB26KQE-TFD-524	R404a를 용접하는 3.5HP

ZB30KQ-TFD-524	R22를 용접하는 4HP	ZB30=ZR49
ZB30KQE-TFD-524	R404a를 용접하는 4HP	ZB30=ZR49

ZB38KQ-TFD-524	R22를 용접하는 5HP	ZB38=ZR61
ZB38KQE-TFD-524	R404a를 용접하는 5HP	ZB38=ZR61

ZB45KQ-TFD-524	R22를 용접하는 6HP	ZB45=ZR72
ZB45KQE-TFD-524	R404a를 용접하는 6HP	ZB45=ZR72

ZB58KQ-TFD-523	8HP 나사 R22	ZB58=ZR91
ZB58KQ-TFD-524	R22를 용접하는 8HP
ZB58KQE-TFD-523	8HP 나사 R404a
ZB58KQE-TFD-524	R404a를 용접하는 8HP

ZB66KQ-TFD-523	9HP 나사 R22	ZB66=ZR108
ZB66KQ-TFD-524	R22를 용접하는 9HP
ZB66KQE-TFD-523	9HP 나사 R404a
ZB66KQE-TFD-524	R404a를 용접하는 9HP

ZB76KQ-TFD-523	10HP 나사 R22	ZB76=ZR125
ZB76KQ-TFD-524	R22를 용접하는 10HP
ZB76KQE-TFD-523	10HP 나사 R404a
ZB76KQE-TFD-524	R404a를 용접하는 10HP

ZB88KQ-TFD-523	12HP 나사 R22	ZB88=ZR144
ZB88KQ-TFD-524	R404a를 용접하는 12HP	ZB88=ZR144

ZB92KC-TWD-551	13HP 나사 R22	ZB92=ZR16
ZB92KC-TWD-550	R22를 용접하는 13HP
ZB92KCE-TWD-551	13HP 나사 R404a
ZB92KCE-TWD-550	R404a를 용접하는 13HP

ZB11MC-TWD-551	15HP 나사 R22	ZB11=ZR19
ZB11MC-TWD-550	R22를 용접하는 15HP
ZB11MCE-TWD-551	15HP 나사 R404a
ZB11MCE-TWD-550	R404a를 용접하는 15HP

공기조화를 위한 ZB 시리즈 Emerson Copeland 일폭 압축기
모형	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
모터 유형	TFD
명목상 힘 (HP)	9	10	12	13	15
진지변환 (m ³ /h)	25.7	28.8	33.2	36.4	43.4
시작 현재 (LRA) (Amp.)
TFD	100~111	110~118	110~118	140	174
PFJ
정격 부하 현재 (RLA) (Amp.)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
최대. 동작 전류 (MCC) (Amp.)
TFD	24.2	26.9	31	31	38
PFJ
크랭크실 히이터 힘 (W)	90
접합기 외부 직경 (에서.)
출력 크기	7/8	7/8	7/8	7/8	7/8
흡입 크기	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Dimenson (mm.)
길이 (L)
폭 (W)	284	284	284	285	285
고도 (H)	546	546	546	552	553
유일한 각 (가늠구멍)	190X190 (8.5)
기름 책임 (L)	3.25	3.25	3.25	3.3	3.3
무게 (Kg)
순중량	59	62	62	62	63
총중량	62	65	65	65	66

공기조화를 위한 ZB 시리즈 Emerson Copeland 일폭 압축기
모형	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
모터 유형	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
명목상 힘 (HP)	2	2.5	3	3.5	4	5	6	7

진지변환 (m ³ /h)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

시작 현재 (LRA) (Amp.)
TFD	24.5~26	30~32	36~40	41~46	50	58.6~65.5	67~74	101
PFJ	53~58	56~61	75~82	89~97	113

정격 부하 현재 (RLA) (Amp.)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

최대. 동작 전류 (MCC) (Amp.)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
작동 용량 (단 하나 단계)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
크랭크실 히이터 힘 (W)	70

접합기 외부 직경 (에서.)
출력 크기	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
흡입 크기	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Dimenson (mm.)
길이 (L)	242	242	243	243	242	242	242	242
폭 (W)	242	242	244	244	242	242	242	242
고도 (H)	383	389	412	425	430	457	457	457
유일한 각 (가늠구멍)	190X190 (8.5)

기름 책임 (L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

무게 (Kg)
순중량	23	25	27	28	33	38	40	40
총중량	26	29	30	31	37	41	44	44

공기조화를 위한 ZB 시리즈 Emerson Copeland 일폭 압축기
모형	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
모터 유형	TFD
명목상 힘 (HP)	9	10	12	13	15
진지변환 (m ³ /h)	25.7	28.8	33.2	36.4	43.4
시작 현재 (LRA) (Amp.)
TFD	100~111	110~118	110~118	140	174
PFJ
정격 부하 현재 (RLA) (Amp.)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
최대. 동작 전류 (MCC) (Amp.)
TFD	24.2	26.9	31	31	38
PFJ
크랭크실 히이터 힘 (W)	90
접합기 외부 직경 (에서.)
출력 크기	7/8	7/8	7/8	7/8	7/8
흡입 크기	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Dimenson (mm.)
길이 (L)
폭 (W)	284	284	284	285	285
고도 (H)	546	546	546	552	553
유일한 각 (가늠구멍)	190X190 (8.5)
기름 책임 (L)	3.25	3.25	3.25	3.3	3.3
무게 (Kg)
순중량	59	62	62	62	63
총중량	62	65	65	65	66

공기조화를 위한 ZB 시리즈 Emerson Copeland 일폭 압축기
모형	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
모터 유형	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
명목상 힘 (HP)	2	2.5	3	3.5	4	5	6	7

진지변환 (m ³ /h)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

시작 현재 (LRA) (Amp.)
TFD	24.5~26	30~32	36~40	41~46	50	58.6~65.5	67~74	101
PFJ	53~58	56~61	75~82	89~97	113

정격 부하 현재 (RLA) (Amp.)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

최대. 동작 전류 (MCC) (Amp.)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
작동 용량 (단 하나 단계)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
크랭크실 히이터 힘 (W)	70

접합기 외부 직경 (에서.)
출력 크기	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
흡입 크기	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Dimenson (mm.)
길이 (L)	242	242	243	243	242	242	242	242
폭 (W)	242	242	244	244	242	242	242	242
고도 (H)	383	389	412	425	430	457	457	457
유일한 각 (가늠구멍)	190X190 (8.5)

기름 책임 (L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

무게 (Kg)
순중량	23	25	27	28	33	38	40	40
총중량	26	29	30	31	37	41	44	44

태그:

제품 세부 정보

집 상품

Copeland 일폭 압축기

까만 공기 Conditoning 일폭 압축기 5HP Copeland ZB38KQE-PFJ-551

모든 범주

까만 공기 Conditoning 일폭 압축기 5HP Copeland ZB38KQE-PFJ-551

브랜드 이름:	Copeland
모델 번호:	ZB38KQE- PFJ -551
모크:	1PCS
가격:	discussed
포장에 대한 세부 사항:	1개의 깔판에 있는 나무로 되는 케이스 또는 12 단위
지불 조건:	L / C, T / T, 웨스턴 유니온

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

브랜드 이름:

Copeland

인증:

CE/UL

모델 번호:

ZB38KQE- PFJ -551

피스톤 유형:

일폭

전원:

AC 전원

드라이브 모드:

전기 같은

윤곽:

움직이지 않는

온도:

Med/고열

전압:

1phase/220V-230V

보증:

일년

냉 매:

R134/R404/R407/R507

연결:

Rolatock

베스트 팔렌:

38KG

색깔:

검은

응용 프로그램:

냉각 부속

총중량:

41 kg

L*W*H:

242*242*457

HP는:

5 HP

최소 주문 수량:

1PCS

가격:

discussed

포장 세부 사항:

1개의 깔판에 있는 나무로 되는 케이스 또는 12 단위

배달 시간:

지불금을 받기 후에 7-10 작업 일

지불 조건:

L / C, T / T, 웨스턴 유니온

공급 능력:

달 당 5,000pcs

강조하다:

copeland ac 압축기

copeland a.c. 압축기

제품 설명

5HP는 Emerson Copeland ZB38KQE-PFJ-551 공기 Conditoning 일폭 압축기를 검게 합니다

제품 설명

중간 온도 냉각 신청을 위한 ZB Copeland 일폭 압축기

제품 성능

기름 시창
기름 충분한 양/하수구를 위한 Schraeder 연결
임명을 위해 요구되는 단단한 설치 단 하나 압축기 가동 (다 압축기 [팩]를 위한 연약한 설치 고무로 공급하는
내부 모터 보호.

유형: 신비한 일폭 압축기

생산자: Copeland

시리즈: ZB

상표:	Copeland
연결:	Rotalock
1개를 흐리게 하십시오 (mm):	438
모델 번호:	ZB 38KQE PFJ 551
보장:	1 년
훈장 패널 (mm)와 가진 깊이:	242
진지변환 CC:	14,4년
전기 공급:	220-230V/1ph/50Hz
전기 등급:	32
냉각제:	승인되는 냉각제를 위한 Copeland 문학을 참조하십시오
관 연결 크기 (mm):	-
벨브 연결:	7/8
훈장 패널 (mm)와 가진 폭:	242
적용 온도 (c):	-
적용 온도 (c):	-

유형: 신비한 일폭 압축기

생산자: Copeland

시리즈: ZB

모형: ZB38KQE-PFJ-551

기술적인 자료


진지변환 [m ³ /h]:	14,4년
건강한 힘 [dBA]:	72
음압 수준 [dB]:	61
순중량 [kg]:	37,4
기름 책임 [dm ³]:	1,9
최대 고압 [막대기]:	28,8
최대 정지 압력 [막대기]:	21
최소 lowside 온도 [°C]:	-35
최대 lowside 온도 [°C]:	50
PED 종류:	1

전기 자료


전력 공급 [V/~/Hz]:	220-240V/1/50Hz
고정 되는 회전자 현재 [A]:	142
최대. 동작 전류 [A]:	32,3
감기 저항 [Ω]:	0,4

연결

		인치
흡입 Rotolock 벨브 연결:		1 1/4"
출력 Rotolock 벨브 연결:		1"
공급된 소매도의 흡입 연결:		7/8"
공급된 소매도의 출력 연결:		1/2”

냉각 수용량 [kW]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	3.75	4.72	5.92	7.36	9.04	10.96	13.11	-	-	-	-
15	3.44	4.40	5.58	7.00	8.66	10.54	12.66	15.02	-	-	-
20	3.14	4.07	5.22	6.61	8.22	10.06	12.14	14.44	16.98	-	-
25	2.86	3.74	4.85	6.18	7.73	9.52	11.53	13.77	16.24	18.94	-
30	2.62	3.43	4.47	5.73	7.21	8.92	10.85	13.01	15.40	18.01	20.85
35	2.41	3.15	4.10	5.28	6.67	8.29	10.12	12.18	14.46	16.97	19.70
40	2.26	2.90	3.75	4.82	6.11	7.62	9.34	11.29	13.45	15.84	18.45
45	-	-	3.43	4.38	5.55	6.93	8.53	10.34	12.38	14.62	17.09
50	-	-	-	3.97	5.00	6.24	7.69	9.36	11.24	13.33	15.64
55	-	-	-	-	4.46	5.54	6.84	8.34	10.05	11.98	14.12
60	-	-	-	-	-	4.86	5.98	7.30	8.83	10.57	12.52

전원 입력 [kW]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1.96	2.00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	2.30	2.35	2.43	2.55	-	-	-
20	2.36	2.42	2.45	2.49	2.52	2.56	2.63	2.72	2.85	-	-
25	2.59	2.66	2.70	2.74	2.77	2.81	2.86	2.93	3.04	3.19	-
30	2.83	2.92	2.98	3.02	3.05	3.09	3.13	3.19	3.27	3.40	3.57
35	3.10	3.21	3.28	3.33	3.37	3.40	3.44	3.49	3.56	3.66	3.81
40	3.39	3.52	3.61	3.67	3.72	3.75	3.79	3.83	3.89	3.98	4.10
45	-	-	3.96	4.04	4.10	4.14	4.18	4.22	4.27	4.34	4.45
50	-	-	-	4.45	4.52	4.57	4.61	4.65	4.70	4.76	4.85
55	-	-	-	-	4.97	5.03	5.08	5.13	5.17	5.23	5.30
60	-	-	-	-	-	5.54	5.60	5.65	5.69	5.75	5.82

현재 [A]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	11.89	11.99	12.06	12.13	12.25	12.47	12.81	-	-	-	-
15	12.46	12.60	12.69	12.76	12.86	13.02	13.30	13.72	-	-	-
20	13.10	13.31	13.43	13.52	13.61	13.74	13.96	14.30	14.80	-	-
25	13.84	14.12	14.29	14.41	14.50	14.62	14.79	15.07	15.49	16.09	-
30	14.67	15.04	15.28	15.43	15.55	15.66	15.81	16.04	16.39	16.89	17.60
35	15.60	16.06	16.38	16.60	16.74	16.87	17.01	17.20	17.49	17.92	18.52
40	16.63	17.21	17.62	17.91	18.10	18.25	18.39	18.56	18.81	19.17	19.69
45	-	-	18.99	19.36	19.62	19.81	19.96	20.13	20.35	20.66	21.10
50	-	-	-	20.97	21.30	21.54	21.73	21.91	22.11	22.38	22.76
55	-	-	-	-	23.15	23.46	23.70	23.89	24.10	24.35	24.68
60	-	-	-	-	-	25.57	25.86	26.10	26.31	26.55	26.86

질량 흐름 [kg/h]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	71.90	94.52	120.74	151.03	185.83	225.61	270.81	-	-	-	-
15	70.15	92.49	118.83	149.62	185.31	226.36	273.23	326.37	-	-	-
20	68.30	90.07	116.22	147.21	183.50	225.53	273.76	328.65	390.65	-	-
25	66.58	87.48	113.15	144.04	180.62	223.33	272.63	328.98	392.82	464.62	-
30	65.23	84.95	109.84	140.34	176.90	220.00	270.07	327.57	392.96	466.69	549.21
35	64.46	82.71	106.52	136.32	172.58	215.76	266.30	324.66	391.29	466.65	551.20
40	64.50	80.99	103.41	132.23	167.88	210.84	261.55	320.47	388.05	464.75	551.02
45	-	-	100.76	128.28	163.03	205.48	256.06	315.24	383.46	461.20	548.89
50	-	-	-	124.71	158.26	199.89	250.04	309.18	377.76	456.23	545.05
55	-	-	-	-	153.80	194.31	243.74	302.54	371.17	450.08	539.72
60	-	-	-	-	-	188.97	237.37	295.54	363.92	442.96	533.13

C.O.P. [W/W]

t_ct_e	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1.92	2.36	2.92	3.56	4.28	5.02	5.75	-	-	-	-
15	1.60	2.00	2.50	3.10	3.76	4.48	5.21	5.90	-	-	-
20	1.33	1.68	2.13	2.66	3.26	3.93	4.62	5.32	5.97	-	-
25	1.11	1.41	1.79	2.26	2.79	3.39	4.04	4.70	5.35	5.94	-
30	0.92	1.18	1.50	1.90	2.36	2.89	3.47	4.08	4.70	5.30	5.84
35	0.78	0.98	1.25	1.58	1.98	2.44	2.94	3.49	4.06	4.63	5.17
40	0.67	0.82	1.04	1.31	1.64	2.03	2.47	2.95	3.46	3.98	4.50
45	-	-	0.87	1.08	1.35	1.67	2.04	2.45	2.90	3.37	3.84
50	-	-	-	0.89	1.11	1.37	1.67	2.01	2.39	2.80	3.23
55	-	-	-	-	0.90	1.10	1.35	1.63	1.94	2.29	2.66
60	-	-	-	-	-	0.88	1.07	1.29	1.55	1.84	2.15

신청 범위


		최대 증발 온도
		25ºC 흡입 가스 온도
		10K 가스 과열

작동 조건: 흡입 가스 온도 20ºC, subcooling 0K

t_c- 집광 온도 [ºC]

t_e- 증발 온도 [ºC]

우리가 공급해서 좋은 ZB 압축기 더

모형	명세	ZR 시리즈와 비교하십시오
ZB15KQ-PFJ-524	R22를 용접하는 2HP	ZB15=ZR24
ZB15KQ-TFD-524	R22를 용접하는 2HP
ZB15KQE-PFJ-524	R404a를 용접하는 2HP
ZB15KQE-TFD-524	R404a를 용접하는 2HP

ZB19KQ-PFJ-524	R22를 용접하는 2.3HP	ZB19=ZR28
ZB19KQ-TFD-524	R22를 용접하는 2.3HP
ZB19KQE-PFJ-524	R404a를 용접하는 2.3HP
ZB19KQE-TFD-524	R404a를 용접하는 2.3HP

ZB21KQ-PFJ-524	R22를 용접하는 3HP	ZB21=ZR36
ZB21KQ-TFD-524	R22를 용접하는 3HP
ZB21KQE-PFJ-524	R404a를 용접하는 3HP
ZB21KQE-TFD-524	R404a를 용접하는 3HP

ZB26KQ-PFJ-524	R22를 용접하는 3.5HP	ZB26=ZR42
ZB26KQ-TFD-524	R22를 용접하는 3.5HP
ZB26KQE-PFJ-524	R404a를 용접하는 3.5HP
ZB26KQE-TFD-524	R404a를 용접하는 3.5HP

ZB30KQ-TFD-524	R22를 용접하는 4HP	ZB30=ZR49
ZB30KQE-TFD-524	R404a를 용접하는 4HP	ZB30=ZR49

ZB38KQ-TFD-524	R22를 용접하는 5HP	ZB38=ZR61
ZB38KQE-TFD-524	R404a를 용접하는 5HP	ZB38=ZR61

ZB45KQ-TFD-524	R22를 용접하는 6HP	ZB45=ZR72
ZB45KQE-TFD-524	R404a를 용접하는 6HP	ZB45=ZR72

ZB58KQ-TFD-523	8HP 나사 R22	ZB58=ZR91
ZB58KQ-TFD-524	R22를 용접하는 8HP
ZB58KQE-TFD-523	8HP 나사 R404a
ZB58KQE-TFD-524	R404a를 용접하는 8HP

ZB66KQ-TFD-523	9HP 나사 R22	ZB66=ZR108
ZB66KQ-TFD-524	R22를 용접하는 9HP
ZB66KQE-TFD-523	9HP 나사 R404a
ZB66KQE-TFD-524	R404a를 용접하는 9HP

ZB76KQ-TFD-523	10HP 나사 R22	ZB76=ZR125
ZB76KQ-TFD-524	R22를 용접하는 10HP
ZB76KQE-TFD-523	10HP 나사 R404a
ZB76KQE-TFD-524	R404a를 용접하는 10HP

ZB88KQ-TFD-523	12HP 나사 R22	ZB88=ZR144
ZB88KQ-TFD-524	R404a를 용접하는 12HP	ZB88=ZR144

ZB92KC-TWD-551	13HP 나사 R22	ZB92=ZR16
ZB92KC-TWD-550	R22를 용접하는 13HP
ZB92KCE-TWD-551	13HP 나사 R404a
ZB92KCE-TWD-550	R404a를 용접하는 13HP

ZB11MC-TWD-551	15HP 나사 R22	ZB11=ZR19
ZB11MC-TWD-550	R22를 용접하는 15HP
ZB11MCE-TWD-551	15HP 나사 R404a
ZB11MCE-TWD-550	R404a를 용접하는 15HP

공기조화를 위한 ZB 시리즈 Emerson Copeland 일폭 압축기
모형	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
모터 유형	TFD
명목상 힘 (HP)	9	10	12	13	15
진지변환 (m ³ /h)	25.7	28.8	33.2	36.4	43.4
시작 현재 (LRA) (Amp.)
TFD	100~111	110~118	110~118	140	174
PFJ
정격 부하 현재 (RLA) (Amp.)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
최대. 동작 전류 (MCC) (Amp.)
TFD	24.2	26.9	31	31	38
PFJ
크랭크실 히이터 힘 (W)	90
접합기 외부 직경 (에서.)
출력 크기	7/8	7/8	7/8	7/8	7/8
흡입 크기	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Dimenson (mm.)
길이 (L)
폭 (W)	284	284	284	285	285
고도 (H)	546	546	546	552	553
유일한 각 (가늠구멍)	190X190 (8.5)
기름 책임 (L)	3.25	3.25	3.25	3.3	3.3
무게 (Kg)
순중량	59	62	62	62	63
총중량	62	65	65	65	66

공기조화를 위한 ZB 시리즈 Emerson Copeland 일폭 압축기
모형	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
모터 유형	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
명목상 힘 (HP)	2	2.5	3	3.5	4	5	6	7

진지변환 (m ³ /h)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

시작 현재 (LRA) (Amp.)
TFD	24.5~26	30~32	36~40	41~46	50	58.6~65.5	67~74	101
PFJ	53~58	56~61	75~82	89~97	113

정격 부하 현재 (RLA) (Amp.)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

최대. 동작 전류 (MCC) (Amp.)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
작동 용량 (단 하나 단계)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
크랭크실 히이터 힘 (W)	70

접합기 외부 직경 (에서.)
출력 크기	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
흡입 크기	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Dimenson (mm.)
길이 (L)	242	242	243	243	242	242	242	242
폭 (W)	242	242	244	244	242	242	242	242
고도 (H)	383	389	412	425	430	457	457	457
유일한 각 (가늠구멍)	190X190 (8.5)

기름 책임 (L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

무게 (Kg)
순중량	23	25	27	28	33	38	40	40
총중량	26	29	30	31	37	41	44	44

공기조화를 위한 ZB 시리즈 Emerson Copeland 일폭 압축기
모형	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
모터 유형	TFD
명목상 힘 (HP)	9	10	12	13	15
진지변환 (m ³ /h)	25.7	28.8	33.2	36.4	43.4
시작 현재 (LRA) (Amp.)
TFD	100~111	110~118	110~118	140	174
PFJ
정격 부하 현재 (RLA) (Amp.)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
최대. 동작 전류 (MCC) (Amp.)
TFD	24.2	26.9	31	31	38
PFJ
크랭크실 히이터 힘 (W)	90
접합기 외부 직경 (에서.)
출력 크기	7/8	7/8	7/8	7/8	7/8
흡입 크기	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Dimenson (mm.)
길이 (L)
폭 (W)	284	284	284	285	285
고도 (H)	546	546	546	552	553
유일한 각 (가늠구멍)	190X190 (8.5)
기름 책임 (L)	3.25	3.25	3.25	3.3	3.3
무게 (Kg)
순중량	59	62	62	62	63
총중량	62	65	65	65	66

공기조화를 위한 ZB 시리즈 Emerson Copeland 일폭 압축기
모형	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
모터 유형	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
명목상 힘 (HP)	2	2.5	3	3.5	4	5	6	7

진지변환 (m ³ /h)	5.9	6.8	8.6	9.9	11.4	14.5	17.2	18.8

시작 현재 (LRA) (Amp.)
TFD	24.5~26	30~32	36~40	41~46	50	58.6~65.5	67~74	101
PFJ	53~58	56~61	75~82	89~97	113

정격 부하 현재 (RLA) (Amp.)
TFD	4.30	4.30	5.70	7.10	7.90	8.90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

최대. 동작 전류 (MCC) (Amp.)
TFD	6.0	6.0	8.0	10.0	11.0	12.5	16.1	17.0
PFJ	16	18	23	24	27
작동 용량 (단 하나 단계)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
크랭크실 히이터 힘 (W)	70

접합기 외부 직경 (에서.)
출력 크기	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
흡입 크기	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Dimenson (mm.)
길이 (L)	242	242	243	243	242	242	242	242
폭 (W)	242	242	244	244	242	242	242	242
고도 (H)	383	389	412	425	430	457	457	457
유일한 각 (가늠구멍)	190X190 (8.5)

기름 책임 (L)	1.18	1.45	1.45	1.45	1.36	1.89	1.89	1.80

무게 (Kg)
순중량	23	25	27	28	33	38	40	40
총중량	26	29	30	31	37	41	44	44

태그:

Shenzhen Ruifujie Technology Co., Ltd.

냉각 증발기

DJ/저온 증발기

냉각 집광 단위

나사형 응축 단위

공기 냉각 콘덴싱 장치

물 냉각 콘덴싱 장치

냉각 일폭 압축기

반 신비한 냉각 압축기

carlyle 압축기

Copeland 일폭 압축기

Bitzer 피스톤 압축기

나사식 압축기

히타치 일폭 압축기

Embraco Aspera 압축기

AC 회전하는 압축기

공기에 의하여 냉각되는 콘덴서

냉장부

산업 찬 방

조각 제빙기

구획 제빙기

냉각 증발기

DJ/저온 증발기

냉각 집광 단위

나사형 응축 단위

공기 냉각 콘덴싱 장치

물 냉각 콘덴싱 장치

냉각 일폭 압축기

반 신비한 냉각 압축기

carlyle 압축기

Copeland 일폭 압축기

Bitzer 피스톤 압축기

나사식 압축기

히타치 일폭 압축기

Embraco Aspera 압축기

AC 회전하는 압축기

공기에 의하여 냉각되는 콘덴서

냉장부

산업 찬 방

조각 제빙기

구획 제빙기

제품 세부 정보

까만 공기 Conditoning 일폭 압축기 5HP Copeland ZB38KQE-PFJ-551

copeland ac 압축기

copeland a.c. 압축기

제품 설명

제품 성능

제품 세부 정보

냉각 증발기

DJ/저온 증발기

냉각 집광 단위

나사형 응축 단위

공기 냉각 콘덴싱 장치

물 냉각 콘덴싱 장치

냉각 일폭 압축기

반 신비한 냉각 압축기

carlyle 압축기

Copeland 일폭 압축기

Bitzer 피스톤 압축기

나사식 압축기

히타치 일폭 압축기

Embraco Aspera 압축기

AC 회전하는 압축기

공기에 의하여 냉각되는 콘덴서

냉장부

산업 찬 방

조각 제빙기

구획 제빙기

까만 공기 Conditoning 일폭 압축기 5HP Copeland ZB38KQE-PFJ-551

copeland ac 압축기

copeland a.c. 압축기

제품 설명

제품 성능
